PhotoRobot Carpet Studio Korisnički priručnik

Ovaj korisnički priručnik detaljno opisuje PhotoRobot Carpet Studio s Carousel 3000. Pruža detaljne informacije i upute za funkcionalnu instalaciju i rad Carpet Studija od strane kupca. Postoje pregledi robota Carousel 3000, softvera PhotoRobot Controls App, pozicioniranja kamere, rada i informativnih naljepnica.

Važno: Uvijek se pozovite na PhotoRobot Sigurnosne informacije & Upute zajedno s bilo kojom dokumentacijom koja je posebno priložena za vaš uređaj. Nadalje, početnu instalaciju PhotoRobot Carpet Studio i bilo kojeg PhotoRobot uređaja općenito mora izvršiti ovlaštena PhotoRobot služba. To uključuje ovlaštenog distributera ili predstavnika samog proizvođača.

Napomena: Za više informacija specifično o robotu CAROUSEL 3000, pogledajte PhotoRobot CAROUSEL Korisnički priručnik.

‍

‍

Dobrodošli u PhotoRobot Carpet Studio

Hvala vam na kupnji PhotoRobot Carpet Studija i čestitamo! PhotoRobot donosi desetljeća profesionalnog iskustva, uvida i inovacija u automatiziranoj fotografiji. I elegantan i genijalan, svaki se proizvod može pohvaliti dizajnom koji daje prioritet kupcu i maksimalnoj produktivnosti foto studija. To znači da uvijek možete očekivati najviše razine točnosti, brzine i standardizacije fotografija pri svakoj upotrebi – u svakom od vaših radnih procesa. Dobrodošli u vaš PhotoRobot Carpet Studio.

‍

‍

1. Opis proizvoda - PhotoRobot Carpet Studio

Carpet Studio pokretan PhotoRobot-om integrira Carousel 3000 kao ROBOTIC fotografsku PLATFORMU sa softverskim kontrolama putem PhotoRobot Controls App (dalje „CAPP“). ROBOTIC PLATFORMA Carousel 3000 prikladna je za SPIN orijentaciju fotografiranih objekata, dok je rotacijska PLATFORMA promjera 3 metra. U međuvremenu, motor je odvojen od fotografske PLATFORME, jamčeći nisku razinu poda.

‍

1.1. Pregled stroja - CAROUSEL 3000

Glavni dio Carpet Studija je PhotoRobot CAROUSEL 3000 stroj u kvadratnoj modifikaciji s prilaznim rampama na prednjoj, lijevoj i desnoj strani.

‍

‍

1.2. Glavne komponente stroja Carousel 3000

Glavne komponente CAROUSEL 3000 prikazane su u sljedećim infografikama koje označavaju dijelove 1 - 7.

‍

• Rotacijska platforma (1)
• Podna ploča (2)
• Sklop motora (3)
• Kupolasti konektori strojeva (4)
• Rampe za vožnju (5)
• Spojne točke pozadine / ciklorame (6)
• Upravljačka jedinica za stalak 19-inčni (7)

Bilješka: U 19-inčnom stalku (7) nalazi se upravljačka jedinica koja je vodoravno instalirana u prozračenom prostoru kako bi se osiguralo hlađenje elektroničkih komponenti.

‍

‍

2. Pregled softvera za upravljanje - PhotoRobot Controls App

Kontrola ROBOTIC platforme za fotografiranje Carousel 3000 i radne stanice odvija se putem softvera PhotoRobot Controls App (CAPP). CAPP integrira kontrolu nad robotima, kamerama, studijskim svjetlima i postprodukcijom. To uključuje značajke upravljanja radnim procesom, kao i potrebnu funkcionalnost za učinkovitu automatizaciju u naknadnoj obradi i objavljivanju sadržaja.

Napomena: Softver PhotoRobot Controls App ne isporučuje se s uređajem; to je zasebna kupnja dostupna za preuzimanje putem vašeg PhotoRobot računa.

Za podršku pri instalaciji i početku rada, pogledajte PhotoRobot Controls App: Početak rada.

‍

‍

Nadalje, imajte na umu da se softver može pokrenuti u „načinu čarobnjaka“ nakon instalacije CAPP-a. Način čarobnjaka je pojednostavljeno korisničko sučelje koje omogućuje skeniranje crtičnih kodova za identifikaciju objekata i automatsko pokretanje sekvenci snimanja. Za tehničke informacije o konfiguraciji načina čarobnjaka, pogledajte PhotoRobot Konfiguracija načina čarobnjaka aplikacije Controls.

‍

‍

3. Carousel 3000 Dimenzije stroja

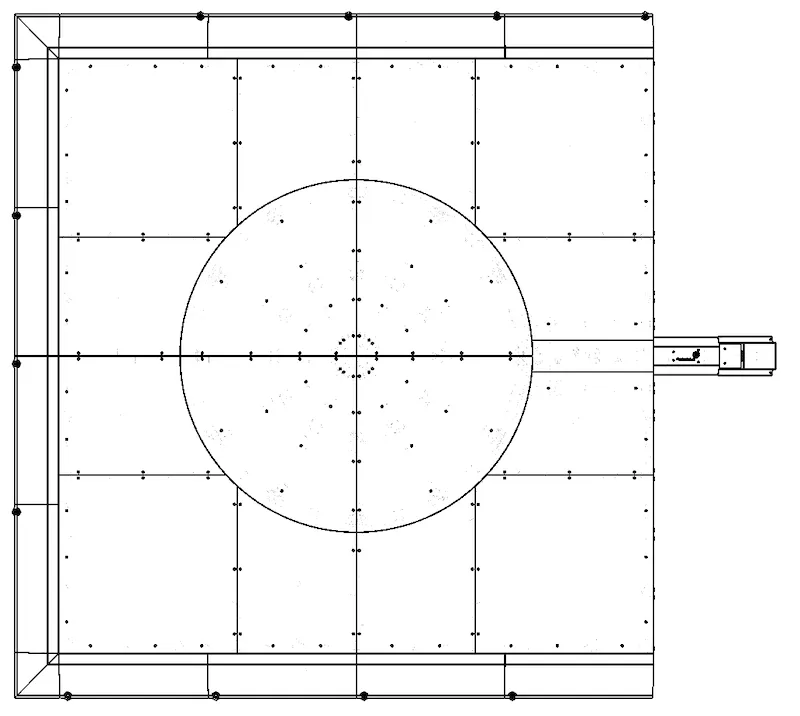

Sljedeći tehnički nacrti ilustriraju dimenzije stroja Carousel 3000 u konfiguraciji kvadratnog oblika.

‍

‍

‍

4. Pozicioniranje kamera

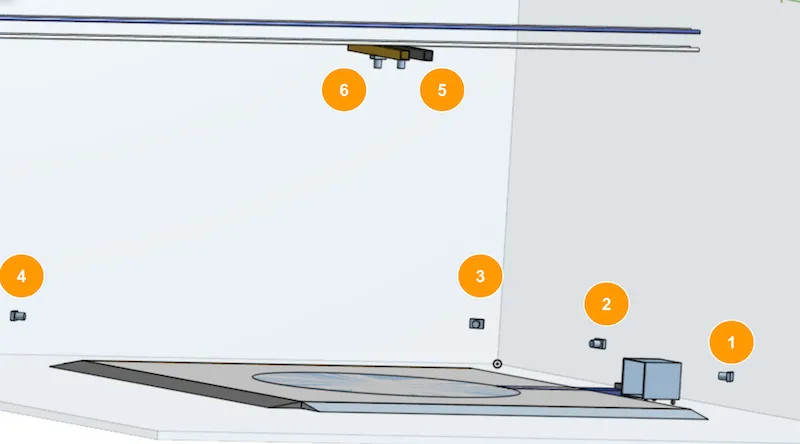

Pozicioniranje kamere za PhotoRobot Carpet Studio prikazano je u sljedećoj infografici.

‍

• Kamere 1 do 4 su instalirane duž stranica PLATFORM-e.
• Kamere 5 i 6 instalirane su u gornjoj strukturi.
• Kamera 7 (Canon EOS R6, nije prikazana gore) instalirana je u gornju strukturu u utičnicu na kraju optičkog USB produžetka, viseći lijevo ili desno od gornje strukture.

‍

‍

5. Upute za rad

5.1. Uključivanje Carpet Studija

5.1.1. Za napajanje radne stanice Carpet Studio, započnite uključivanjem glavnog prekidača napajanja.

5.1.2. Zatim uključite upravljačku jedinicu.

5.1.3. Uključite SynchroBox.

5.1.4. Uključite LaserBox.

5.1.5. Uključite računalo radne stanice.

5.1.6. Pokrenite softver PhotoRobot Controls App na računalu, idite na Postavke, zatim na Radni prostori i odaberite svoj radni prostor.

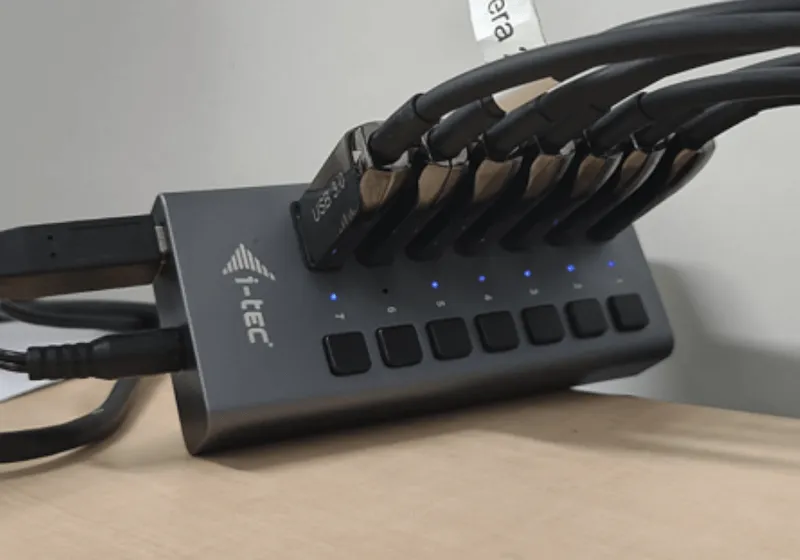

5.1.7. Nakon odabira radnog prostora u CAPP-u, uključite gumb broj 1 na USB čvorištu i pričekajte dok se svjetlo kamere 1 ne promijeni u zeleno.

‍

‍

5.1.8. Uključite gumb broj 2 na USB čvorištu i pričekajte dok lampica kamere 2 ne postane zelena.

5.1.9. Ponovite postupak za gumb broj 3, gumb broj 4 i gumb broj 5 na USB hubu. Ne zaboravite pričekati da se odgovarajuće svjetlo kamere promijeni u zeleno prije uključivanja sljedećeg broja.

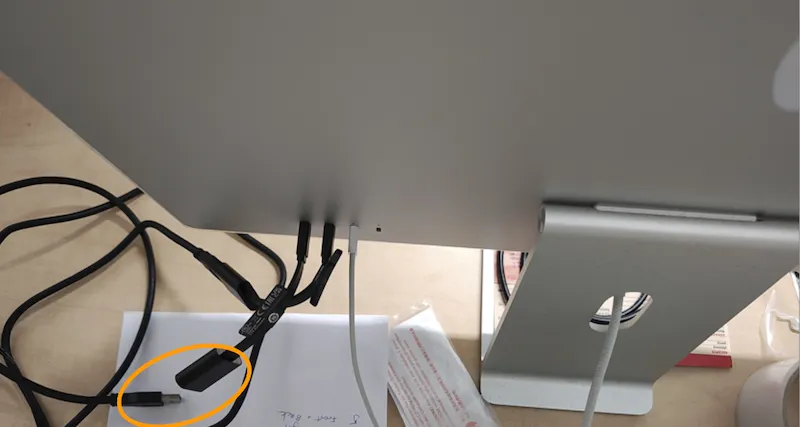

5.1.10. Uključite USB priključak kamere 6 (Canon EOS 5 DSR) u utičnicu na kraju optičkog USB produžetka i pričekajte dok svjetlo kamere 6 ne postane zeleno.

‍

‍

5.1.11. Nakon što je Kamera 1 - 6 spojena, započnite probno snimanje.

5.1.12. Gumbi broj 6 i 7 na USB hubu odgovaraju kameri 7. Spojite kameru 7 na gumb 6 ili gumb 7, ovisno o položaju kamere. To će ovisiti o tome je li fizički montirana lijevo ili desno. Imajte na umu da oba gumba 6 i 7 na USB hubu mogu ostati uključena kontinuirano bez ikakve štete. Nadalje, kamera 7 je ručno upravljana kamera i trebala bi biti spojena putem optičkog USB produžetka. Kamera se zatim uključuje pomoću vlastitog gumba za uključivanje i isključivanje, a ne putem USB huba – i trebali biste je uključiti samo kada je aktivno koristite.

5.1.13. Započnite probno snimanje s kamerom 7, a zatim isključite kameru 7 nakon što je spremna za upotrebu.

‍

5.2. Isključivanje Carpet Studija

5.2.1. Za isključivanje Carpet Studija, započnite isključivanjem Kamere 7 pomoću gumba za napajanje na tijelu kamere.

5.2.2. Zatim isključite USB priključak kamere 6 (Canon EOS 5 DSR) iz utičnice na kraju optičkog USB produžetka.

‍

‍

5.2.3. Redom isključite tipke broj 5, zatim 4, pa 3, 2 i 1 na USB čvorištu.

‍

‍

5.2.4. Zatvorite softver PhotoRobot Controls App na radnoj stanici.

5.2.5. Isključite računalo radne stanice.

5.2.6. Isključite LaserBox.

5.2.7. Isključite SynchroBox.

5.2.8. Isključite upravljačku jedinicu.

5.2.9. Isključite glavni prekidač napajanja.

Napomena: Ako naiđete na probleme tijekom rada stroja, molimo pošaljite zahtjev za podršku putem https://support.photorobot.com.

‍

‍

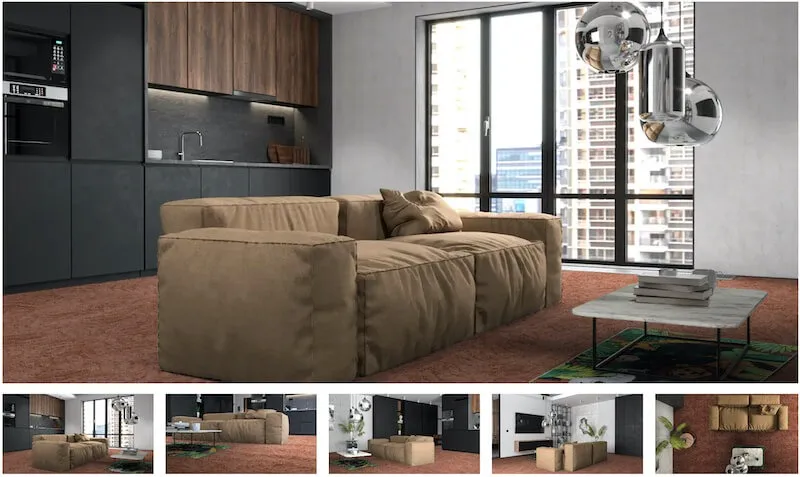

PhotoRobot Viewer: Vizualizator tepiha i podova

Razvijeno s Jakubom Klausom iz Breno Carpetsa, Carpet & Flooring Visualizer je prilagođeno PhotoRobot Product Viewer rješenje. Omogućuje digitalnu prezentaciju tepiha i sagova u virtualnom prostoru. Gledatelji mogu mijenjati različite dizajne i boje te pozicionirati proizvode po sobi na različitim mjestima na podu. Postoji navigacija sličicama za promjenu pogleda interijera, s gumbima za prebacivanje između proizvoda ili učitavanje 360 SPIN-a. Preglednik također omogućuje konfiguraciju podova, omogućujući potrošačima da kombiniraju i usklađuju predmete s različitim dizajnom interijera.

‍

‍

‍

6. Informacijske oznake

6.1. Pregled simbola

‍

6.2. Carousel 3000 informativne naljepnice

‍

‍

7. Održavanje i pregled

PhotoRobot Carpet Studio mora biti pregledan 1 x godišnje od strane ovlaštenog osoblja kako slijedi:

• Pregled pogona rotacijske platforme

  • Ponovno zatezanje i pregled lančanika (uključujući zupčanike)
  • Pregled glavnog zupčanika platforme
  • Pregled indeksnog remena (ako je uključen)
• Pregled poda stroja i njegove potpore
• Ispitivanje funkcije sigurnosnog prekidača poklopca motornog pogona
• Ažuriranja firmvera (plaćena ili besplatna, ovisno o ugovoru o podršci)
